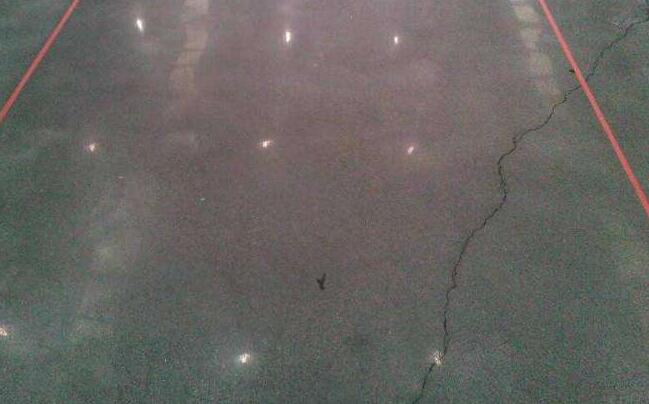

金剛砂地坪起水泡多發生在一樓或地下室，有時二樓以上也時有發生，金剛砂地坪起水泡一般在施工后不久就發現，有的上午鋪貼的地坪下午就有水泡。水泡由小到大，不斷發展，發展到一定程度后停止。

　　氣溫越高，水泡就越容易發生，發展的速度也越快。水泡形狀各異，其大小不一。有的水泡直徑達1m以上，高度達20~50mm。水泡的產生與施工地區沒有明顯的關系，同一地區有的嚴重，有的較輕，有的完好。

　　同一小組操作，同一材料施工的地面層，有的起水泡，有的完好，說明水泡是多種因素造成的。

　　起水泡的原因，是大家關心的一個問題，剖開水泡發現，泡內都含有水分或炎黃色液體，環氧地面層與基層脫離，粘在基層上的膠結料被拉成峰窩狀。

　　按照“物理學”解釋，在盛有液體的密閉容器內，液體蒸發，形成飽和狀態的三條曲線的溫度與壓力關系。

　　在密閉的容器內，含有飽和水蒸汽的壓力，是隨著溫度的升高而上升，當溫度為20.C時，鼓包內的壓力為0.01MPa；而當溫度為70~80.C之間是直線上升到0.1MPa。

　　很多地區在炎熱的夏季地面的極端輻射熱可達70.C左右，在這樣的高溫下，環氧膠結料已經軟化粘力大大降低，因此就形同向輪胎內漸漸鼓氣一樣，使環氧地面層中鼓起了大包，將膠結料被拉成蜂窩狀；其中沒有起水泡的部分環氧層和地面部分沾不牢固，仔細觀測接觸部分，也會發現有無法固化的部分，原因是環氧有潮氣不能固化；那么水分從何處來的呢？

金剛砂地坪起水泡的原因

　　1.基層、如水泥砂漿找平層，最大含水率達12%左右，基層的最大含水量大于找平層。

　　2.環氧中的其它配料內的脫水不盡。

　　3.環氧和基層施工時結合不好留下空隙和環氧本身的化學活性，沒有完全固化或者是遇到潮濕氣沒有完全固化的殘留物或氣體。

　　4.基層的地下滲透的潮濕氣體。
